產品概述：

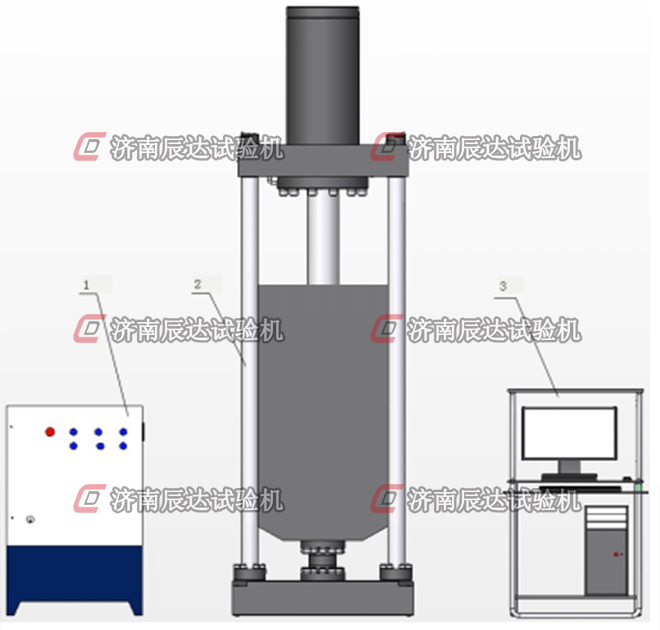

WAW-4000DL風電螺栓拉伸試驗機由主機、油源系統、計算機測控系統、電氣控制系統等組成，采用電液伺服控制系統，能滿足負荷、變形、位移的三閉環控制要求，并可以按照設定程序平滑切換，滿足不同材料試驗的要求。
本產品結構合理，造型美觀大方，主機剛度大，在試驗過程中對地面沖擊小，具有軟硬件保護功能，安全可靠。主機采用液壓楔型夾具，油缸上置式單空間結構，雙向伺服油缸控制，在下置空間內實現拉力試驗閉環控制，符合人體工程學原理，操作舒適。鉗口座的設計可允許試樣平行放入，避免試驗過程頻繁調整試驗空間。主機采用四立柱無間隙剛性連接，直接利用活塞的升降調整試驗空間，操作方便、高效。測控系統由測控卡、伺服閥、負荷傳感器、位移傳感器、引伸計與計算機共同組成閉環伺服控制系統，可手動或編程自動控制試驗過程，具有自動測量試驗力、位移、變形等試驗參數，自動或手動分析各試驗結果的功能；試驗報表可根據用戶需要進行編輯操作，并具有網絡接口，能實現實驗數據的傳輸功能。
產品技術參數：
| 規格型號 | WAW-4000DL |
| 最大試驗力(kN) | 4000 |
| 試驗力測量范圍(kN) | 20～4000 |
| 試驗力示值精度 | 示值的±1%以內 |
| 位移測量分辨力 | 0.005 |
| 位移測量精度 | 示值的±0.5%以內 |
| 變形測量分辨力 | 0.001 |
| 活塞最大行程 | 600 |
| 最大拉伸試驗空間（包括活塞行程） | 1000 |
| 最高工作壓力(MPa) | 28 |
| 變形測量精度 | 示值的±0.5％以內 |
| 超載保護 | 超過滿量程的5% |
| 夾具配置 | 卡套式夾具 |
| 立柱數 | 4 |
| 立柱間有效距離 | 950×500 |
| 總功率（kW） | 6.5 |
| 重量（㎏） | 約12000 |
