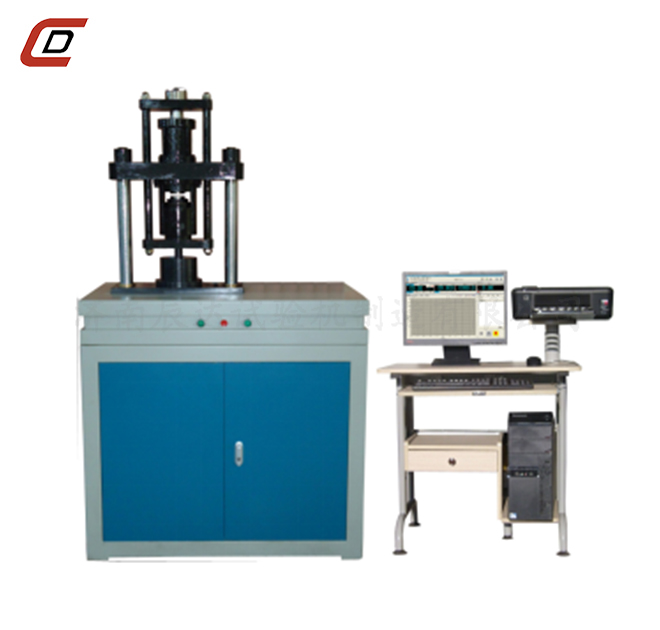

GBW-60B微機控制杯突試驗機是對金屬薄板和帶材料進行延展性試驗的專用設備，標準符合國標GB4156《金屬杯突試驗方法》，還可實現國家標準GB5125《有色金屬沖杯試驗方法》，檢驗各種金屬板材的各項異性。
該產品是我公司積累多年的制造經驗而在原老機型（GBS-60A）的基礎上開發生產的一代新產品，其主要特點是杯突值的精度提高到0.01mm，主加載試驗力的控制測量精度也大幅度提高到了1N，另外，主試驗力的加載速度為等速率控制，我們在原油缸、手動送油閥加力的基礎上，改為伺服控制，恒速率加載，從而大大提高了本機器的控制精度，改手動液壓加載為電控機械式加載，改液壓傳感器為輪輻式傳感器，提高了主試驗力的測試精度和控制試樣的破裂準確度，同時我們還選用了高精度的編碼器來測量杯突值，從測試精度上來講，能保證小數點后兩位的準確度，我們還在外觀上，進行了大的改裝，已改原設備粗老笨重，為全噴塑外裝，整體外觀整潔大方，給人的第一感性認識較好。從操控性方面，GBW-60B型實現了突破，整個試驗過程實現了閉環控制恒速率加載，實驗過程實現了可變速。
主要技術參數
1、 試驗板材厚度：0.05～2mm（高精度傳感器，可實現超薄板材試驗）
2、 板材寬度：90-100mm；
3、 沖頭行程，60mm；
4、 加緊活塞行程40mm。
5、 沖壓負荷60kNmax。
6、 最大夾緊負荷：25kN。
7、 杯突值分辨率：0.01mm
8、 杯突試驗?zāi)＞咭?guī)格：
●標準沖頭球：φ20±0.05mm
●標準墊?？讖剑害?3±0.1mm
●標準固定?？讖剑害?7±0.05mm
9、 特殊定貨可提供非標模具。符合美標、歐標等國際標準的杯突試驗機。
10、 液壓油：N46號液壓油（一般加油站可購）。
11、 主機外形尺寸：780×320×1700（mm）
12、 電源AC380V。
13、 重量450kg。
