產品概述：

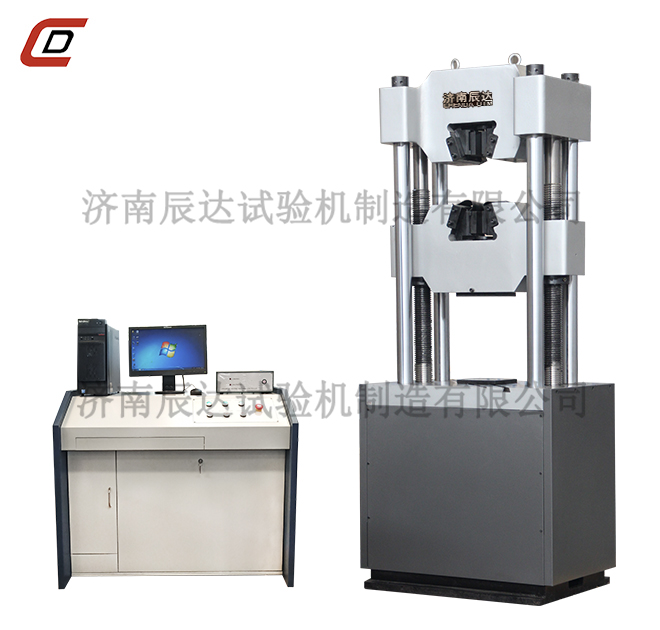

WAW-1000D微機控制液壓萬能試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。
本系列試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。
產品的制造和檢驗標準
1. GB2611《試驗機通用技術要求》
2. JJG139《拉力、壓力和萬能試驗機》
適用的試驗方法標準
試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。
一、主要技術指標
1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。
2 傳動系統
中橫梁升降采用電機經鏈輪帶動絲杠旋轉，調整中橫梁的空間位置，實現拉伸、壓縮空間的調整。
3 液壓系統
液壓為負載適應型進油節流調速系統。
油箱內的液壓油通過電機帶動油泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
4.電氣測控系統：
（1）伺服控制油源核心部件均采用進口原器件，性能穩定。
（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
（3）基于PCI技術的內置式控制器，保證了該試驗機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗。各種控制模式之間可以平滑切換。
（4）試驗結束時，可手動或自動高速返回試驗初始位置。
（5）實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化。
（6）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
（7）具有網絡傳輸接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
5. 軟件主要功能特點描述
該測控軟件用于微機控制電液伺服液壓式萬能試驗機，進行各種金屬及非金屬的試驗，按照相應標準完成實時測量與顯示、實時控制及數據處理、結果輸出等各種功能。
(1)分權限管理，不同級別的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、方便、快捷，又有效的保護了系統；
(2)實時測量與顯示試驗力及峰值、位移、變形等各信號；實現了平臺下的實時采集與控制；并實現了精確定時，高速采樣；
(3)實現了負荷-變形，負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便；
(4)具備試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入，從而使一臺主機帶多個傳感器時可以方便的切換，而且沒有數目限制；
(5)支持多種控制方式，包括開環等速位移及等速力、等速應力等多種閉環控制方式；并在高級操作者調試閉環參數過程中給出標準參考曲線，從而使用戶實際觀察到各參數對閉環效果產生的影響。
6.軟件及軟件操作界面：
（1）軟件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成。
7、安全保護裝置
（1）當試驗力超過最大試驗力的2%-5%時，過載保護，系統卸荷。
（2）當活塞升起達到上極限位置時，行程保護，油泵電機停機。
三、主要性能技術指標
| 序號 | 項 目 名 稱 | 參 數 |
| 1 | 最大試驗力kN | 1000 |
| 2 | 試驗力示值相對誤差 | ≤示值的±1% |
| 3 | 試驗力測量范圍 | 最大試驗力的2%~100% |
| 4 | 等速應力控制范圍(N/mm2·S-1) | 2~60 |
| 5 | 等速應變控制范圍 | 0.00025/s~0.0025/s |
| 6 | 等速位移控制范圍(mm/min) | 0.5~50 |
| 7 | 夾緊方式 | 液壓夾緊 |
| 8 | 圓試樣夾持直徑范圍mm | Φ13～Φ60 |
| 9 | 扁試樣夾持厚度范圍mm | 0~40 |
| 10 | 扁試樣夾持寬度mm | 110 |
| 11 | 最大拉伸試驗空間mm | 550 |
| 12 | 最大壓縮試驗空間mm | 550 |
| 13 | 控制柜外形尺寸mm | 1200×620×850 |
| 14 | 主機外形尺寸mm | 1000×660×2400 |
| 15 | 電機功率kW | 2.5 |
| 16 | 主機質量kg | 3000 |
| 17 | 立柱凈間距 | 580 |
| 18 | 上下壓盤尺寸mm | 202*202 |
| 19 | 彎曲支棍間距mm | 300 |
| 20 | 彎曲支棍寬度mm | 140 |
| 21 | 容許彎曲度mm | 100 |
| 22 | 最大活塞行程mm | 200 |
| 23 | 活塞最大移動速度mm/min | 約80 |
| 24 | 試驗空間調整速度mm/min | 約150 |
